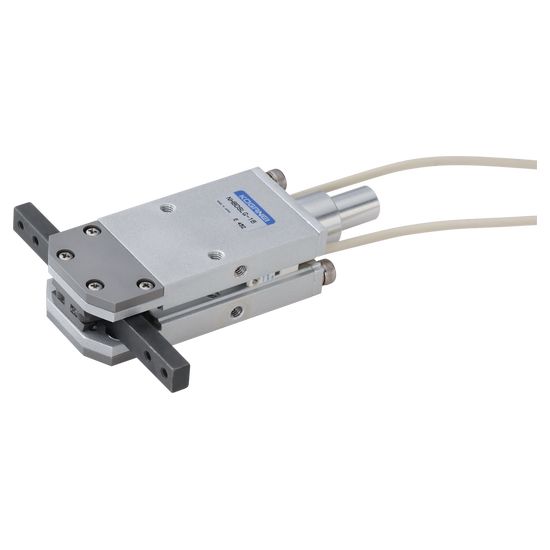

NHBエアハンド
コガネイ
●圧縮空気の持つエネルギーを、直線運動や搖動などの具体的な力として実現します。●ワークのチャッキングやハンドリングに最適。シリンダとの組み合わせで容易にロボットアームの設計が可能です。各種エア駆動式ハンド、メカ駆動式ハンドをご用意。●シリンダ径Φ12~20 180度開閉タイプ。スラストベアリングの採用により高精度、高剛性。ワークのエスケープに最適。
-
センサスイッチ形式
2線式 無接点タイプ表示灯付_3m_2個
-
フィンガの数
2本
-
フィンガの数
2本
-
作動方式
複動形
-
作動方式
複動形
-
把持力(閉側0.6MPa時)(N)
55/L(Lは支点からグリップポイント長さ(mm))
-
把持力(閉側時)N
55/L(Lは支点からグリップポイント長さ(mm))
-
把持力(開側0.6MPa時)(N)
64/L(Lは支点からグリップポイント長さ(mm))
-
把持力(開側時)N
64/L(Lは支点からグリップポイント長さ(mm))
-
把持方法
スイング180度
-
把持方法
スイング180度
-
最大把持力(閉側電動タイプ)(N)
無
-
最大把持力(閉側電動タイプ)N
無
-
本体形状
標準
-
本体形状
標準
-
種類
本体
-
種類
本体
-
閉寸法L3(mm)
-6°±3°
-
閉寸法L3(mm)
-6°±3°
-
開寸法L2(mm)
180°±5°
-
開寸法L2(mm)
180°±5°
※最新の商品仕様については、メーカーカタログ等でご確認ください
